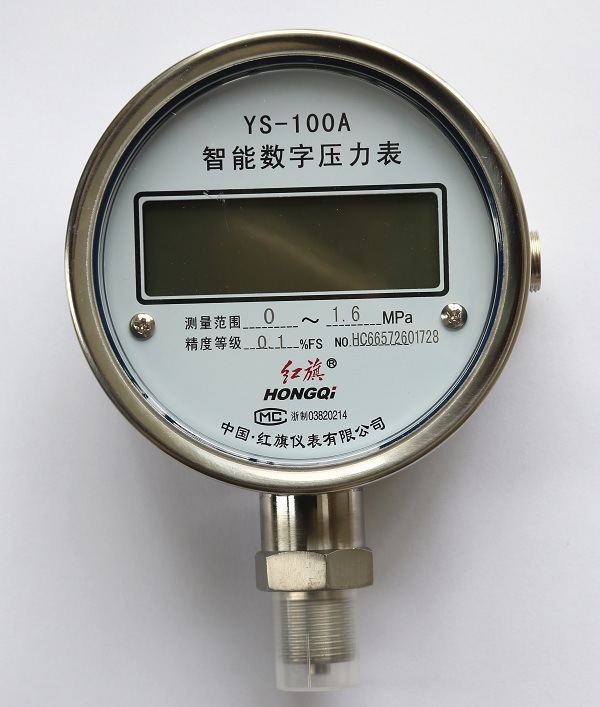

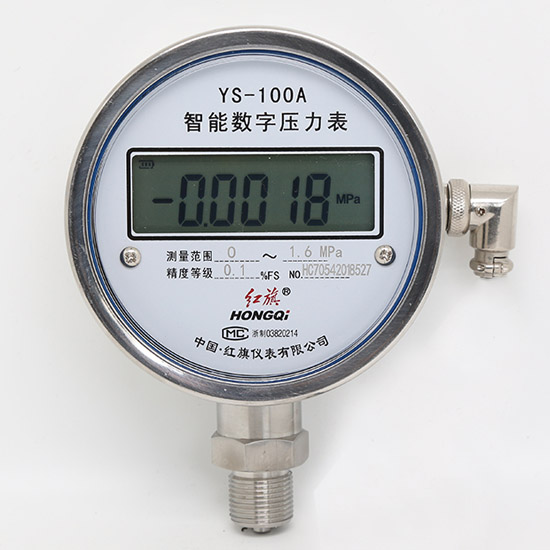

注:本圖片僅供參考
YS100A數字壓力表使用說明書
YS-100數字壓力表是紅旗儀表有限公司自主研發的產品。該壓力表為全電結構,采用美國進口16位CPU處理器,具有超強的抗干擾能力,極快的采樣速度。編程使用浮點運算技術、數字濾波技術、看門狗技術等。傳感器采用進口硅壓阻芯片,該壓力表時屬智能型壓力表,精度高、跟蹤速度快、工作可靠、壽命長、具有自保功能,用戶可以放心使用。
A:交流~220V電源。
B:直流24V電源(1:紅:+) (2:綠:-)。
插頭座連接圖:
插頭座接線圖 | ||
A | 1:紅 | 3:棕:變送輸出“+” |
電源AC220V | 4:藍:變送輸出“-” | |
2:綠 | 5:黑:接地 | |
B | 1:紅:電源“+” | 3:棕:變送輸出“+” |
電源DC24V | 4:藍:變送輸出“-” | |
2:綠:電源“-” | 5:黑:接地 |
